FONTS D'ALIMENTACIÓ i ELECTRICITAT

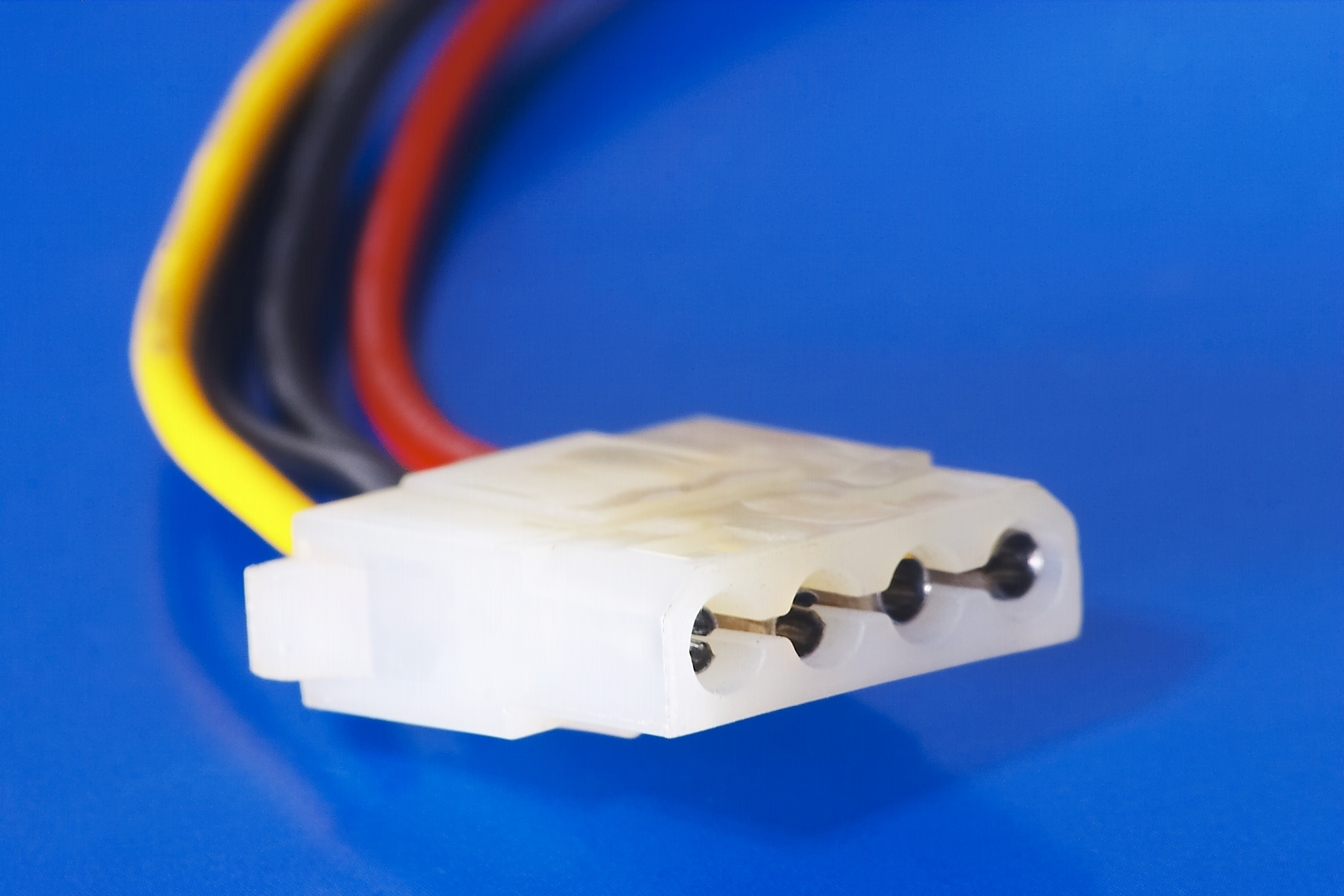

Conector molex:

Ja no es fa servir gaire pero es pot utilitzar per alimentar targetes d’expansió, rehobus, etc… Fa servir 12V.

Conector molex(petit)

Es el que s’utilitzava per alimentar les antigues disqueteres de 3,5 polzades.

El cable vermell fa servir 5 volts.

El cable groc fa servir 12 volts.

CONECTOR D'ALIMENTACIÓ ATX

Aquest cable de 20 pins alimenta la placa base.

SATA

Alimenta als dispositius d’almacenatge a 5, 12 i a 3 volts.

FUNCIÓ DE LA FONT D'ALIMENTACIÓ

S'encarrega de transformar l'energia alterna en continua adient per alimentar els diferents circuits electronics interns d'un equip informatic.

Aquestes son les fases de la font d'alimentació:

FASE DE TRANSFORMACIÓ

Permet augmentar o disminuir el voltatge i la intensitat d'un corrent altern de manera que el seu producte romangui constant (P=I*V) mantenint la freqüència.

FASE DE RECTIFICACIÓ

Rectificador: És l'element o circuit que permet convertir el corrent altern en corrent continu. Això es realitza utilitzant díodes rectificadors (pont de Graezt)

FASE DE FILTRAT

En aquesta fase de filtrat s’aplana al màxim el senyal, per tal que no hi hagi oscil·lacions.

FASE DE REGULACIÓ

Un regulador o estabilitzador és un circuit que s'encarrega de reduir l'arrissat i de proporcionar una tensió de sortida de la tensió exacta que vulguem.

TIPUS DE FONT

Existeixen dos tipus de fonts d’alimentació les AT i les ATX: les primeres són les més antigues i es van utilitzar fins a la tecnologia Pentium, a partir de la qual passaren a utilitzar-se les fonts ATX.

LLEI D'OHM

V=voltatge, I=Intensitat, R=Resistencia

GENERADORS

És la font d'energia del circuit, la seva representació és aquesta:

RESISTENCIES

La resistència elèctrica és la dificultat que ofereixen els materials al pas del corrent elèctric.

POTENCIA ELECTRICA

Indica la quantitat d'energia transferida d'un generador a un element consumidor per unitat de temps.
