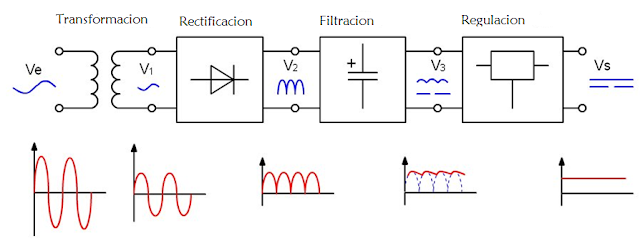

Transformació L’etapa de transformació s’encarrega de modificar la tensió de la entrada Es pot reduir la tensió d’entrada alterna de la font amb un transformador de bobina. Permet disminuir els 220V si es necessari a 15V.
1r pas
En la transformació que es el que ens permet disminuir la ona dels 220V a 15V.
Rectificació

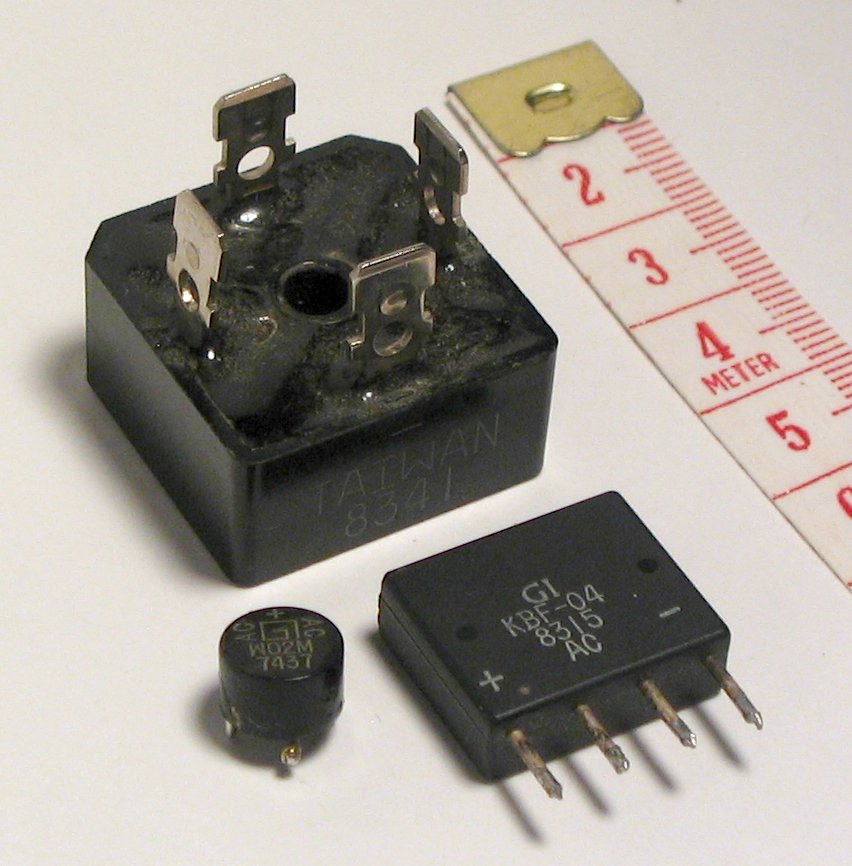

És l’element que permet convertir el corrent altern a corrent actiu. S'aconsegueix amb díodes rectificadors (pont de Graetz).
Comencem a dissenyar un nivell:
2n pas
En el pas de rectificació el circuit converteix un corrent altern a corrent continu. En el primer gràfic mostra com queda l’ona de 30V
Filtració

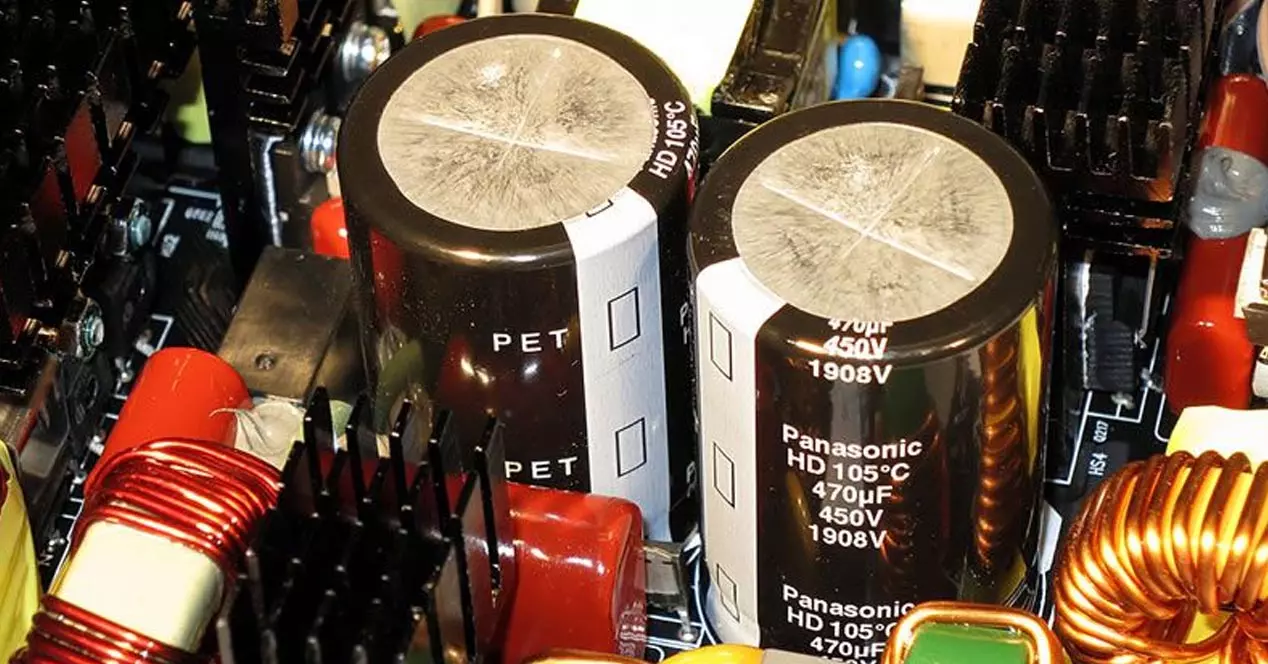

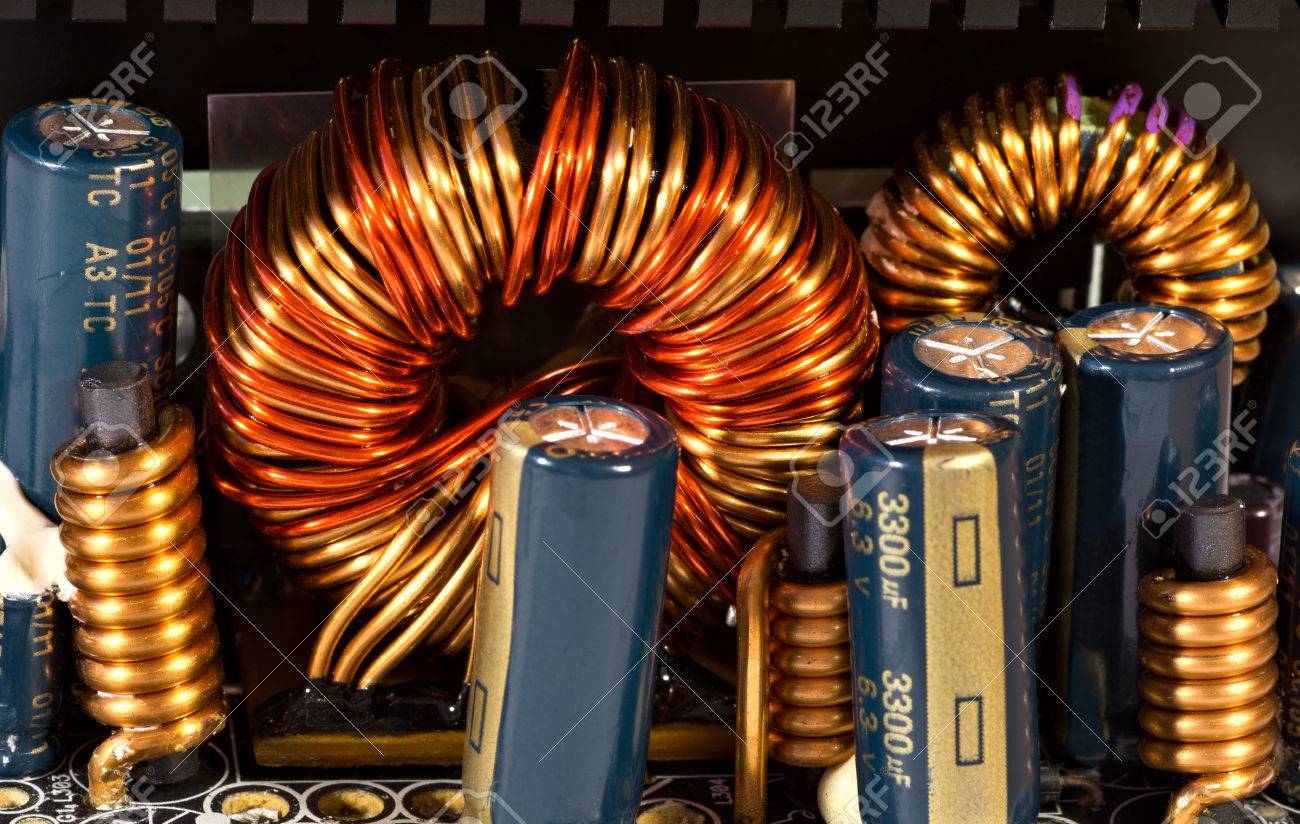

La tensió a la càrrega que s’obté d’un rectificador. El que es necessita és una tensió constant. Per obtenir la tensió rectificada en la càrrega es necessita un condensador a l’entrada. Condensador
3r pas
En la filtració l’objectiu és suavitzar la senyal rectificada perquè sembli una ona en lo possible a la tensió continua.
En el gràfic mostra com quedaría l’ona.
Regulació

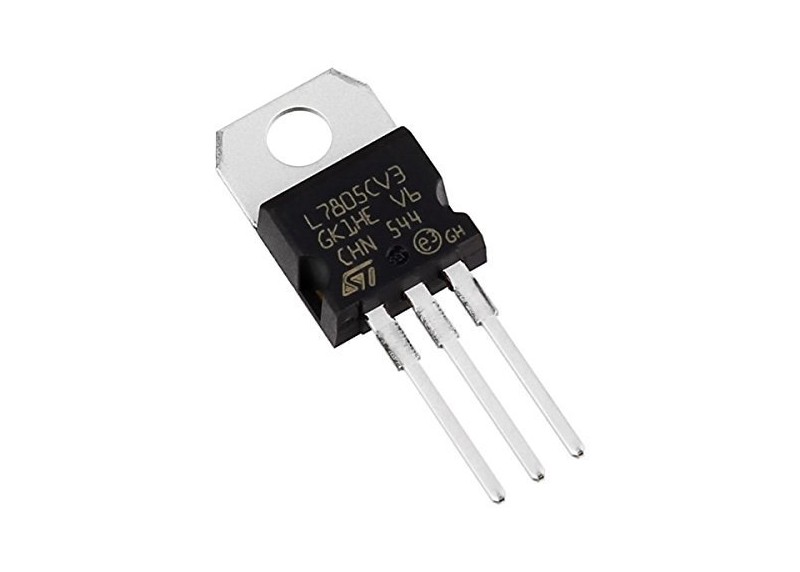

Un regulador s’encarrega de reduir l’arrissat i de proporcionar una tensió de sortida de la tensió que vulguem. Regulador de tensió
4rt pas
En el 4rt pas la regulació redueix la tensió perquè estigui en constant.
Conector d’alimentació principal

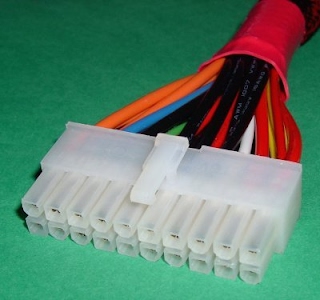

És el connector més gran que hi ha a la font amb una extensió d’entre 20 a 24 pins com a màxim.

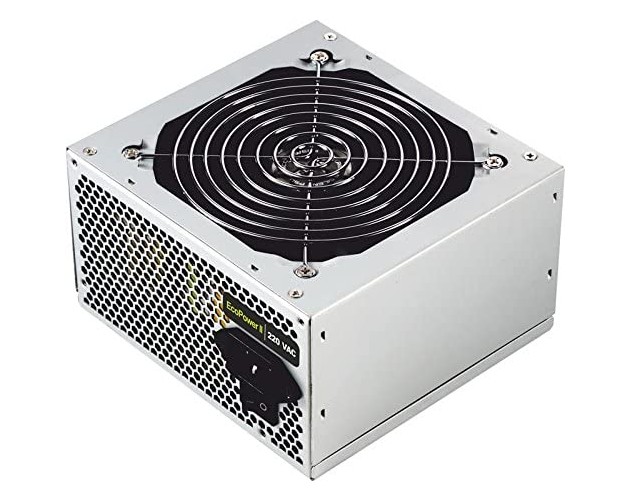

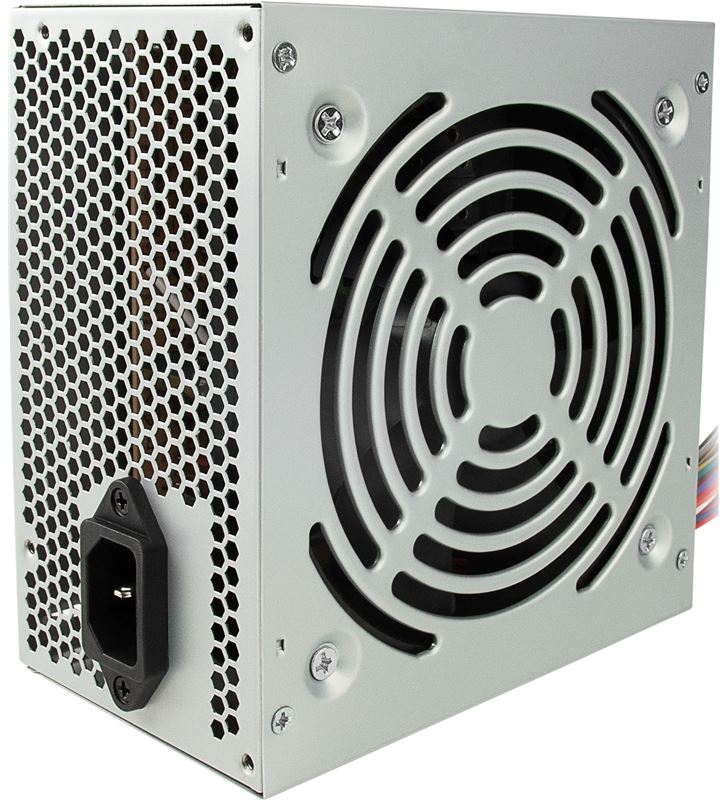

La nostre Font d’alimentació és de ATX
De les Fonts d’alimentació ATX hi han de diferents mides. Petits, mitjans i grans. Aquest tipus de font sempre estan enceses a comparació de les AT que s’apaguen directament des del interruptor.
Conector d’alimentació principal:
És el connector més gran que hi ha a la font amb una extensió d’entre 20 a 24 pins com a màxim.
SATA: És una interfície de transferencia de dades en serie entre la placa base i alguns dispositius d'emmagatzematge, com poden ser discs durs HDD, lectors i regrabadoras de CD/DVD/Blu-ray, unitats de estat solid (SSD) o altres dispositius de altes prestacions que estan encara sent desenvolupades.

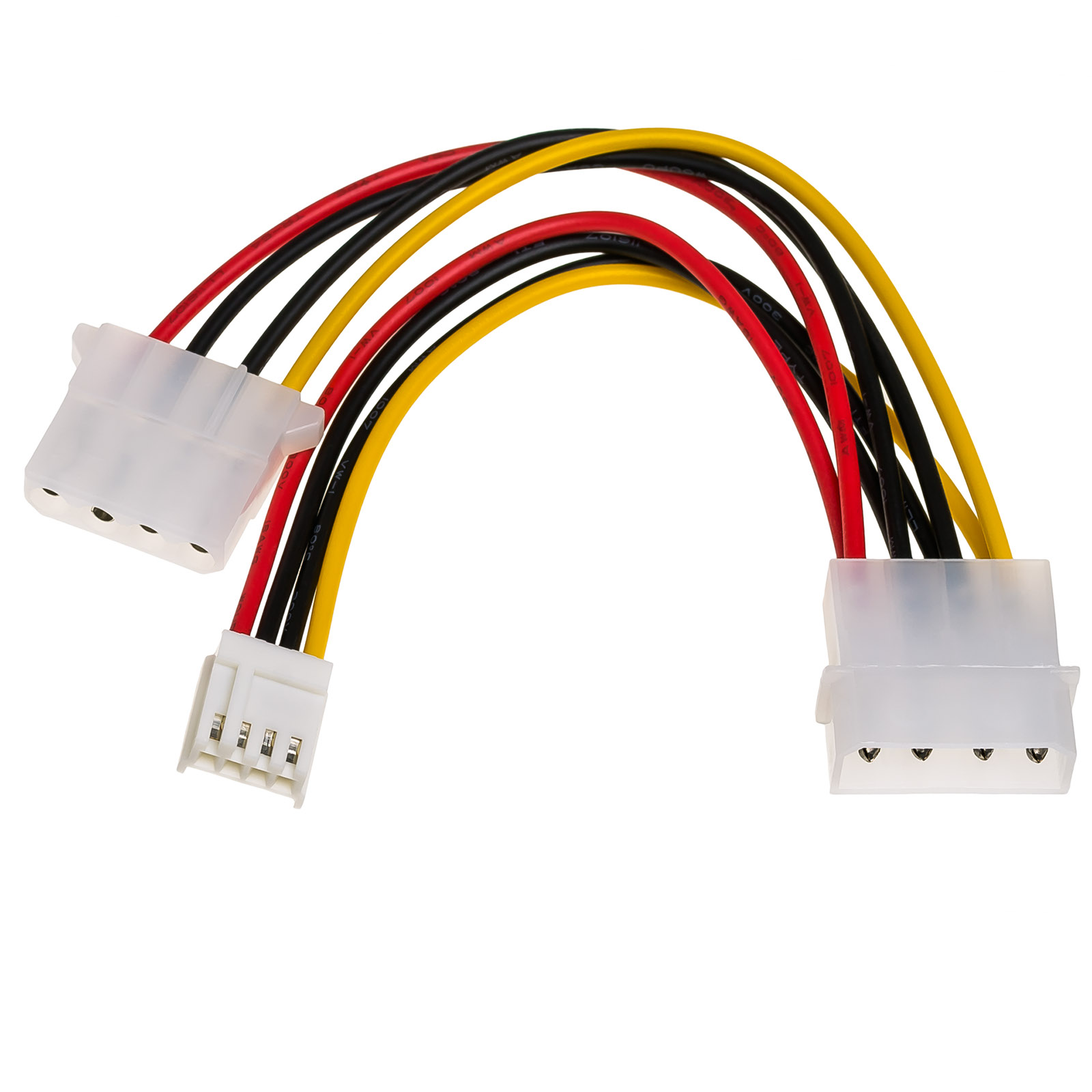

Molex: Són connectors interns d’un ordinador d'escriptori. S'utilitza en perifèrics que necessitin més amperatge que el proveït pel cable de dades com ara: Unitats de discs durs internes (IDE, SCSI i alguns SATA).
