Apunts de MP01. Muntatge i manteniment d'equips
Equips de mesura
hi ha dos tipus de circuit el primer és continu i el segon altern
Els volts són el voltatge, tensió i la potència. La (I) és la intensitat d'un cor i després tenim la resistència
El corrent elèctric
Es produeix quan en una substància els electrons es desplacen. Si els electrons sempre es desplacen en el mateix sentit son corrent contínua. Si els electrons canvien el sentit del seu moviment son corrent alterna.La intensitat de corrent és la càrrega elèctrica que travessa un conductor en un segon, la intensitat es mesura en ampers. es mesura en watts (W) i es calcula amb la fórmula següent:
L'Energia Elèctrica és la energia que hem de realitzar per moure una càrrega q des de un punt A a un punt B dins d'un camp elèctric.La seva unitat és el KWh
Recordem que potència
Per calcular la I (intensitat) haurem de dividir la resistència pel voltatge, així ens donarà la I (intensitat)
El corrent continu no varia el seu valor en funció del temps. El corrent altern no pot emmagatzemar en bateries, però és molt més fàcil i barata de produir gràcies als alternadors.
La potència aparent ( V·A) és la que et diuen que et dóna i la potència real (W) és la que et dóna
Per la fórmula de l'energia haurem de multiplicar potència per temps
Els generadors
Els generadors són els aparells que subministren energia elèctrica a un circuit.
• Tenen dos pols:
– El pol negatiu: té un excés d'electrons o càrregues negatives disposades a fugir-ne. Està carregat negativament.
– El pol positiu: ha perdut electrons i està disposat a rebre'n. Està carregat positivament.
Electricitat
L'electricitat és un terme que engloba tot un conjunt de fenòmens relacionats amb el moviment de càrregues elèctriques,Els àtoms neutres, tenen el mateix nombre de protons. Les molècules són un conjunt d'àtoms que composen la matèria (ex O2 , H2O)
EQUIPS DE MESURA
Mesures de senyals elèctrics
Ens seran útils a l’hora de diagnosticar determinades avaries en l’alimentació d’un sistema informàtic. Aquestes mesures les realitzarem amb un multímetre, polímetre o tester. Per mesurar el valor d'una resistència cal aïllar-la de qualsevol altre element que pugui haver en el circuit. Es fa en paral·lel.
Fonts d'Alimentació
És un aparell/dispositiu encarregat de transformar la tensió alterna de la xarxa elèctrica en una tensió contínua adient per a fer funcionar els diversos circuits electrònics
1.TRANSFORMACIÓ:
Permet disminuir els 220 V (ona d’enchufe ) a 30 V.
2.RECTIFICACIÓ
És un circuit que permet convertir corrent altern en corrent continu, utilitzant díodes rectificadors.

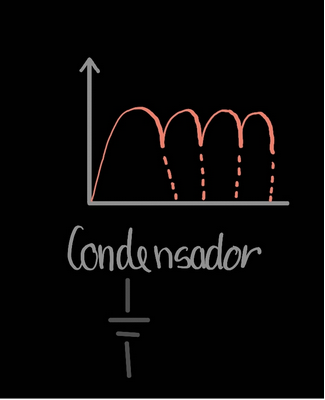

3.FILTRACIÓ
La tensió a la càrrega que s’obte d’un retificador.El que necessita és una tensió constant.
4.REGULACIÓ
És un circuit que s’encarrega de reduir l’arissat i de proporciona una tensió de sortida.
TIPUS DE FONT
Existeixen dos tipus de fonts d’alimentació les AT i les ATX: les primeres són les més antigues
ATX més importants és el tipus de connector a la Placa Base, el qual és de 20 o 24 contactes que permeten una única forma de connexió.P1: Connector d’alimentació principal del PC (20 o 24 Pins). Aquest connector és el més gran dels que hi ha a la font.
P4:Connector d’alimentació ATX12V de quatre pin. Es tracta d’un segon connector que va a la placa base.
MINIMOLEX: és el connector d'alimentació de les disqueteres
MOLEX: Connectors d’alimentació de perifèrics de quatre pins.
PCIE DE 6 PINS: necessari per a utilitzar dispositius PCI Express d'alta gamma.
SATA: Serial Advanced Technology Attachment. El cable utilitzat per SATA conté 7 fils amb un connector de 8 mm al seu extrem
SAI:
És l'acrònim de Sistema d'Alimentació Ininterrompuda.És un dispositiu que permet alimentar els equips connectats a ell quan hi ha fallada de voltatge.
•Una altra funció del SAI és millorar la qualitat de l'energia elèctrica
•Està format per bateries, una etapa de continua que les manté en càrrega i una etapa de potència
•Hi ha dos principals tecnologies per SAI:
•Offline (Standby): ofereix les prestacions més bàsiques, donant protecció de línia i alimentació.
• Online: sempre subministra el corrent a partir de les bateries, per això no té temps de transferència.
