Fonts d'alimentació

Multimedia NF3

Index

Tranformació

Inductor-Bobina

Rectificació

Diode

Filtració

Condensador

Regulació

Transitor

Classificació cables de la font

20 pin Main Connector

Auxiliar de +12v

Berg o FDD

Cable sata

Cable molex

Comprovació dels cables de la font

20 pin Main Connector

Auxiliar de +12v

Berg o FDD

Cable sata

Cable molex

Transformació

Inductor-Bobina

L’inductor es dedica a transformar la energía de 220v a 30v

Rectificació

Diode

La funció del díode es pasar la electricitat negativa i positiva a nomes positiva

Filtració

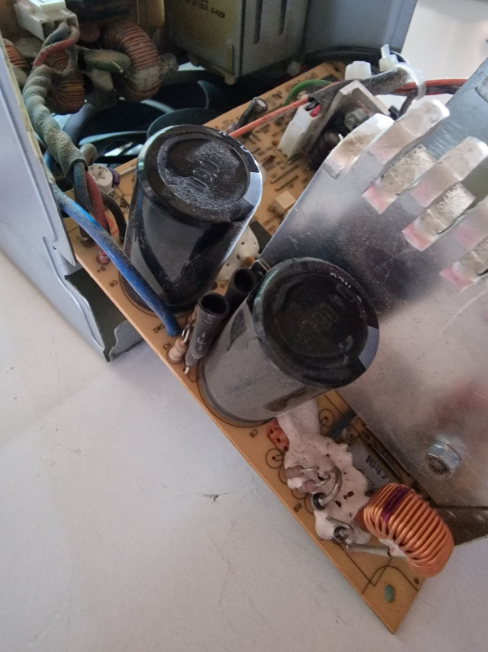

Condensador

El condensador permet que la tensió no caigi a zero

Regulació

Transistor

El transistor proporciona una tensió continua la cual vulguem

Classificació cables de la font

20 pin Main Connector

Auxiliar de +12v

Porta el cable groc que dona 12v positius i dos negres neutres

Berg o FDD

És fa servir per les disqueteres consta de un cable vermell 5v, un cable groc 12v i dos negres neutres

Cable sata

És fa servir per alimentar els discs durs disposa de un cable groc 12v, un vermell 5v, un taronja 3.3v i dos negres neutres

Cable molex

És fa servir per connectar perifèrics consta de dos cables grocs 12v, dos vermells i quatre negres neutres

Comprovació dels cables de la font

20 pin Main Connector

Hem comprovat el cable i no funciona el cable de -5v

Auxiliar de +12v

Funciona correctament

Berg o FDD

Funciona correctament

Cable sata

No funciona cap

Cable molex

Funciona perfectament
