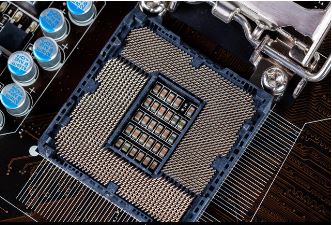

Zero Insertion Force (sòcol de força d’inserció zero).
L’avantatge és que simplifica molt la col·locació del microprocessador (CPU) i el
perill de doblegar alguns pins.
Va ser un invent de Intel per els Pentium II, per evitar que la competència, AMD i
Cyrix no els hi copiés i tinguéssim que comprar la patent, és una espècie de
connector allargat com els ISA o PCI.
Slot A
Resposta de AMD a l’slot 1; físicament son idèntics, però lògica i elèctricamentsón totalment incompatibles.
Sòcols de memoria
-Lloc on s’instal·la la memòria RAM.
-Hi ha dos tipus principals de sòcols: SIMM (Single In-line
Memory Module)(de 32 bits) o DIMM (Dual In-line
Memory Module)(de 64 bits).
-Els DIMM tenen els contactes independents a cada cantó
del mòdul de memòria.
Conjunts de xips (xipsets)
S’encarrega de controlar moltes de les funcions que duen a terme en l’ordinador, com ara la transferència de dades entre la memòria, CPU i perifèrics.
Antigament el xipset influïa poc en el rendiment de l'ordinador, era l'últim element al què es donava importància.
De la qualitat i característiques del xipset
dependran:
- Obtenir o no el màxim rendiment del microprocessador.
- Les possibilitats d’actualització de l’ordinador.
- L’ús de certes tecnologies més avançades de memòries
i perifèrics.
- El xipset pot estar format per un o dos xips.
- El més habitual és que en tingui dos.
Controla les característiques:
• Suport del bus ISA.
• També es relaciona amb el bus PCI.
• Ports USB.
• Ports sèrie.
• Ports Firewire
• Port infrarroig
• Controlador de disc IDE
• Controlador de disquetera
• Controlador SATA
• Control RAID
• Funcions d’administració d’energia
• Controlador PS/2
El pont nord (NorthBridge)
-Controla les funcions d’accés entre el micro, la memòria RAM, el port gràfic (AGP o
PCI-Express) i comunicacions amb el SouthBridge.
- Acostuma a ser més gran que el pont sud.
- Pot portar un disipador de calor o ventilador treballa a velocitats molt altes
El pont sud (SouthBridge)
- L’encarregat de comunicar el processador amb la resta de
perifèrics.
BIOS
-La BIOS és el primer que se executa en encendre un ordinador, una tablet, un smartphone o qualsevol altre tipus d'aparell electrònic.
-Les BIOS actuals poden ser molt petites i quasi sempre espoden reemplaçar si fos necessari
Slots d'Expansió
-Són els connectors llargs i estrets on s’hi col·loquen les targes d’expansió.
Ex: tarja gràfica, capturadora de vídeo, etc.
-El bus d’expansió està format per els busos de dades, d’adreces i de control.
El bus té tres característiques importants:
Ample del bus: nombre de línies o bé els bits del bus de dades.
Freqüència de rellotge del bus: pot ser diferent a la del processador .
Velocitat de transmissió: és la velocitat màxima de transferència de
dades.
Parts dels Slots d’expansió:
ISA: Dissenyat per connectar targetes d'ampliació a la placa base
eSATA: ens permetrà connectar discs durs SATA de forma externa, sense necessitat d'obrir l'ordinador i conectarlo a la placa base.
PCI: serveix per connectar targetes controladores addicionals a la placa base.
AGP: és un tipus de connexió estàndard per a targetes de vídeo internes.
PCI-Express: s'utilitza per afegir targetes d'expansió a la placa base del seu ordinador.
Connector d'alimentació
S’hi connecta el cable de la font d'alimentació, perquè la placa rebi
electricitat.
A les plaques Baby-AT els connectors són dos (un al costat de l'altre),
en canvi a les ATX és únic.
Quan es tracta de connectors Baby-AT, han de disposar-se de forma
que els quatre cables negres.
El connector ATX sol tenir formes rectangulars i trapezoïdals alternades
en alguns dels pins de tal forma que resulti impossible equivocar-se al
connectar.
Uns dels avantatges de les fonts ATX és que permeten l’aturada del
sistema per programari.
Connectors d’entrada/sortida
Son els connectors pels perifèrics externs: teclat, ratolí,
impressora, etc.
En les plaques Baby-AT l'única cosa que està en contacte
amb la placa són uns cables que els uneixen amb els
connectors en si, que se situen en la carcassa, excepte el
de teclat que sí que està adherit a la pròpia placa.
En les ATX els connectors estan tots agrupats entorn al de
teclat i soldats a la placa base.
Connectors interns
Podem trobar connectors per: disquetera, disc dur, CD-ROM, S-ATA,
USB, i per als ports sèrie, paral·lel i de joystick si la placa és de format ATX.
En les plaques base antigues el suport per aquest elements es
realitzava per mitjà d'una targeta auxiliar, anomenades targetes
multiport d'Input/Output o simplement de I/O, com la de la següent foto:
Port Paral·lel
Els ports paral·lels serveixen per connectar perifèrics a l'ordinador La informació s’envia mitjançant
8 bits. El port paral·lel té un connector femella de 25 clavilles
Port Serie
Un port serial és aquell que fa possible la transmissió d'un bit alhora. Aquesta interfície sol ser
utilitzada per a la connexió del teclat o del ratolí a l'ordinador (ordinador).
Port MIDI
El protocol MIDI va ser creat per comunicar instruments musicals, aparells i, avui, també ordinadors, mitjançant la transmissió d'informació comprensible comuna.
Ara molts videojocs usen aquest connector per a la música dels videojocs.
La Pila
La pila permet conservar la configuració del sistema que s’utilitza durant la
seqüència d’engegada de l’ordinador.
Sense ella, cada vegada que engeguéssim hauríem d'introduir les característiques del
disc dur, la data i l'hora i altres paràmetres importants.
Es tracta d'un acumulador, perquè es recarrega quan l'ordinador està engegat.
Altaveu de Beep
El beep speaker és un altaveu integrat a la placa mare que permet fer sons del tipus "bip",
que és útil per exemple per donar missatge d'errors a l'arrancar l'ordinador
