La placa mare, placa base o targeta mare és la targeta de circuits impresos central a l'ordinador que conté el microprocessador, la memòria RAM del sistema, circuits electrònics de suport, la ROM i ranures especials que permeten la connexió de targetes adaptadores addicionals...
learn moreLes principals funcions de la placa base són: Servir de suport físic als components electrònics, connectors i ranures d'expansió. Comunicar entre si els components electrònics (CPU, Chipset, Memòria RAM, targetes d'expansió, etc.) Dissipar la calor dels components que s'escalfen més.
Port PS/2 (Mouse, Teclado)
Port Ethernet RJ-45.
Port USB.
Port paralel.
Port MIDI.
Port COM serial.
Port VGA.
Audio Sortida Jacks de 3.5 mm
ATX de 24 pins Aquest és el connector dalimentació principal per a la placa base. Actualment, aquest connector ja sol ser un connector únic de 24 pins, però en alguns casos tenim un connector de 20 pins i un extra de 4 pins.
Port PCIe x1
Port PCIe x4
Port PCIe x8
Port PCIe x16
És un dispositiu que fa les funcions de la CPU en un únic circuit integrat. S'engega quan inicies el teu ordinador i s'encarrega d'activar el sistema operatiu i els programes corresponents. També realitza operacions de diversa índole
PCI Express, anteriorment conegut per les sigles 3GIO, 3rd Generation I/O, és un estàndard de bus informàtic, el qual inclou el protocol i l'arquitectura per capes que permet targetes d'expansió.
La memòria d'accés aleatori o RAM és un tipus de memòria informàtica, caracteritzat per un accés directe en qualsevol ordre en un temps constant, sense distinció de la posició on es trobi la informació ni de la posició de l'anterior lectura
La interfície IDE és coneguda avui dia com LLIGA, P-ATA o PATA i s'utilitza per regular la connexió, així com la transferència de les dades entre la placa base i alguns dispositius d'emmagatzematge
Northbridge és un conjunt de xips Intel que es comunica amb el processador de l'ordinador
Southbridge és un conjunt de xips Intel que gestiona les formes bàsiques d'entrada/sortida

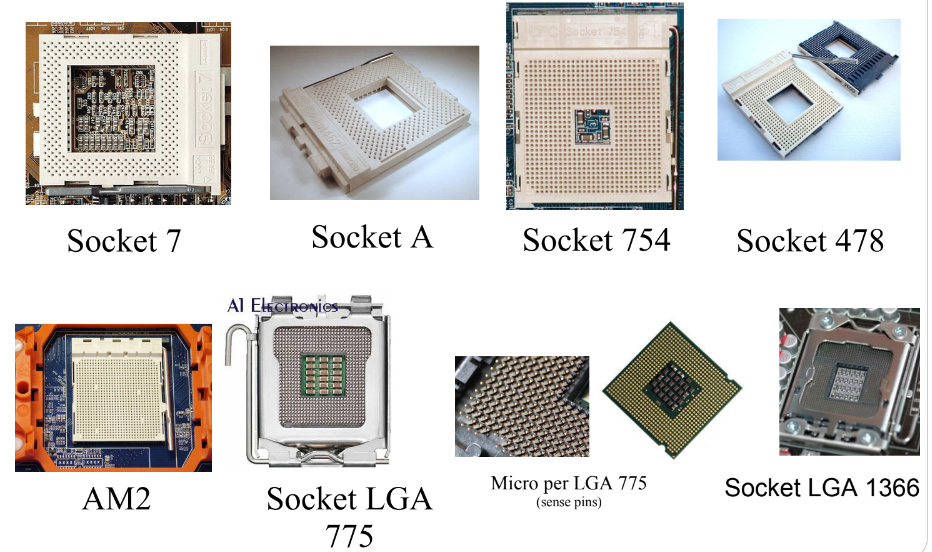

El sòcol de CPU és un tipus de sòcol. Com un sistema electromecànic de suport i connexió elèctrica, és instal·lat a la placa mare i s'usa per a fixar i connectar un microprocessador
És un xip instal·lat a la pròpia placa base amb un firmware que realitza una sèrie de funcions bàsiques . La funció principal és indicar a l'ordinador les funcions bàsiques d'arrencada i el control
El pont nord (NorthBridge):
– Controla les següents característiques:
• Tipus de microprocessador suportat
per la placa
• Número de micros.
• Velocitat del micro.
• Velocitat del FSB.
• Multiplicador del FSB
• Tipus de RAM
• Quantitat màxima de memòria
• Tecnologies de memòria.
• Pont d’enllaç entre el processador i la memòria
– Controla les funcions d’accés entre el micro, la memòria RAM, el port gràfic (AGP o
PCI-Express) i comunicacions amb el SouthBridge.
– Acostuma a ser més gran que el pont sud.
– Pot portar un dissipador de calor (o ventilador) treballa a velocitats molt altes
El pont sud (SouthBridge):
– L’encarregat de comunicar el processador amb la resta de
perifèrics.
– Controla les característiques:
• Suport del bus ISA.
• També es relaciona amb el bus PCI.
• Ports USB.
• Ports sèrie.
• Ports Firewire
• Port infrarroig
• Controlador de disc IDE
• Controlador de disquetera
• Controlador SATA
• Control RAID
• Funcions d’administració d’energia
• Controlador PS/2
– AT
– Baby AT
– ATX
– LPX
– NLX
– BTX
