Busos i Ports

IDE (Integrated Drive Electronics) [ATA/PATA]

Obsolet

S'utilitza per connectar discs durs, CD o DVD's IDE.
- Al bus IDE també se l'anomena ATA que és l'estandard que suporta.
- Hi ha dos connectors a la placa mare de 40 pins (primari/secundari) i a cada connector s'hi poden connectar un màxim de 2 dispositius, un configurat com a master i l'altre com esclau.
- Sistema de connexió mitjançant cable pla indicant amb color la posició del pin1.

SATA (Serial ATA)

– S'utilitza per connectar discs durs, CD o DVD's SATA.
– Es un bus sèrie destinat a substituïr el bus paral·lel IDE/ATA/P-ATA
- Hi ha 3 versions i dos tipus de connectors:
      - SATA I (150MB/s),
      - SATA II (300MB/s i suport per multiplicador de port a 15 dispositius enlloc d'1),
      - SATA III (600MB/s)

- Els connectors de la placa mare són de 7 pins (enlloc de 40 de l’IDE) i a cada connector s'hi pot connectar només un dispositiu si no s'utilitza el multiplicador de ports de SATA II / SATA III.
- Permet connexió en calent (no és necessari apagar l'ordinador per connectar i utilitzar un dispositiu SATA)
- L'alimentació de les unitats SATA s'ha canviat respecte les PATA per reduïr-ne el tamany.

SCSI (Small Computer System Interface)

Obsolet

– S'utilitza per connectar dispositius SCSI d'altes prestacions (no només d'emmagatzament).

– Permeten una connexió superior als 4 dispositius de la interfície IDE (2 per slot) ja que a una tarja SCSI es poden connectar fins a 15 dispositius.

– Mantenen una tasa de transferència quasi constant que la fa adeqüada per a servidors de xarxa o ordinadors amb molt de treball o que necessitin molts discs durs.

– La interfície SCSI no sol estar integrada a la placa mare sinó sol oferir-la una targeta addicional o inclús estar a part de l'ordinador.

– Existeixen molts estandards i també molta varietat de connectors si bé els connectors més habituals són el SCA-80 de 80 pins (permet connexió/desconnexió en calent ja que alimentació i dades són al mateix connector[SCA] ) i el connector de 68 pins on l'alimentació és a part.

SAS (Serial Attached SCSI)

– Interfície sèrie destinada a reemplaçar la interfície paral·lela SCSI i compatible amb SATA.

– S'utilitza per connectar dispositius SAS d'altes prestacions (no només d'emmagatzament) o bé com que utilitza la mateixa connexió SATA pot connectar amb dispositius de menys prestacions SATA.

– Normalment no està integrada a la placa base i es sol proporcionar mitjançant una targeta connectada a un slot PCI-Express 16x.

– Permet que en una sola interfície es puguin connectar més de 16.256 dispositius (SCSI en permetia 15).

– Incrementa la velocitat de l'SCSI paral·lel oferint velocitats seguint l'estandard SATA (1,5 Gbits/s, 3 Gbits/s,...).

Floppy

Obsolet

– Connexió bastant obsoleta que permet la connexió de la disquetera (actualment es pot utilitzar el bus USB per disqueteres>>veure bus USB).

– El connector té 34 pins i és similar al del bus IDE que en té 40 (per distingir-lo es fa un doblec de fàbrica entre dos connectors del cable).

– Es marca el pin 1 del cable amb un color diferent (vermell) per tal de no equivocar-se al connectar-lo.

– S'hi poden connectar fins a 2 disqueteres (La A: serà la de l'extrem i la B: la penúltima)

– Existeixen cables de fins a 5 connectors ( 2 disqueteres de 5 1/4 obsoletes i 2 de 3)

PCI (Peripheral Component Interconnect Express)

– Introduït el 2004 i probable successor del busos PCI i AGP ja que a part de ser més compacte permet treballar a freqüències i velocitats més altes.

– Es permeten grups de 1,2, 4, 8, 12, 16 i 32 canals.


- Existeixen diferents versions. (Cal tenir en compte quina soporta la placa mare per tal de que la targeta que hi acoplem sigui compatible).

        • PCIe 1.1: donen en un connector 16x un màxim d'ample de banda 4 GB/s per direcció
        • PCIe 2.0: dobla l'ample de banda estàndard del bus de 2 Gbit/s a 4 Gbit/s i en el que un connector 16x pot transferir 8 GB/s en cada direcció.
        • PCIe 3.0: augmenta l'ampla de banda fins a 8 Gbit/s i en un connector 16x arriba a 16 GB/s en cada direcció.

PCI (Peripheral Component Interconnect)

Obsolet

- Vas surtir al mercat l'any 1993 i van ser sucessors del bus ISA, hi va millorar la velocitat d'aquest. Pot arribar a trerballar fina a 66MHz enlloc dels 8MHz del bus ISA

- Suporta fins a 10 dispositius per slot

- Inicialment la majoria eren de color blanc

Hi ha varies versions d'slot PCI
- 2 versions pel bus PCI de 32 bits a 33MHz que pot aconseguir els 132MB/s

- i 2 versions més pel PCI de 64 bits a 66MHz que pot aconseguir els 528MB/s

- També hi ha una versió per portàtil anomenada Mini-PCI

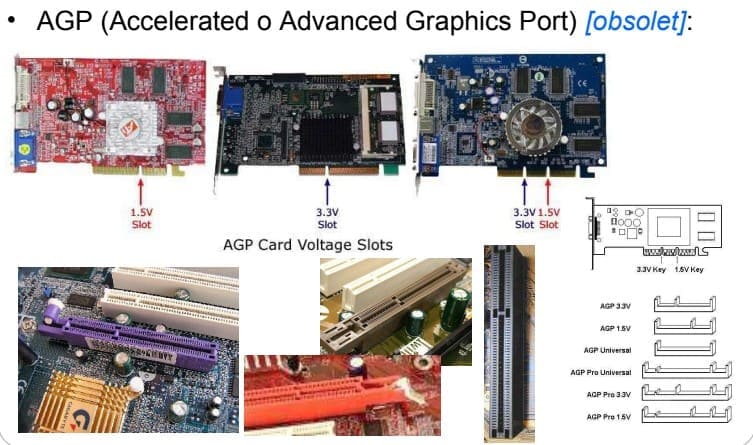

AGP (Accelerated o Advanced Graphics Port)

Obsolet

- Apareix el 1997

- S'anomena port i no bus perquè només permet comunicar amb un sol dispositiu i no varis.

- S'utilitza només per targetes de video.

- Existeix la versió 32 bits i 64 bits

- Hi ha vàries velocitats que s'especifiquen amb un multiplicador:                                                                                                                               • AGP 1x: 66MHz, 266MB/s (3,3V)
  • AGP 2x: 133MHz, 533MB/s (3,3V)
  • AGP 4x: 266MHz, 1GB/s (3,3V o 1,5V)
  • AGP 8x: 533MHZ, 2GB/s (1,5V o 0,8V)

- També hi ha versions anomenades AGP Pro per targes que necessiten més potència.
- Inicialment la majoria eren de color marró cafè.

Més Busos obsolets
